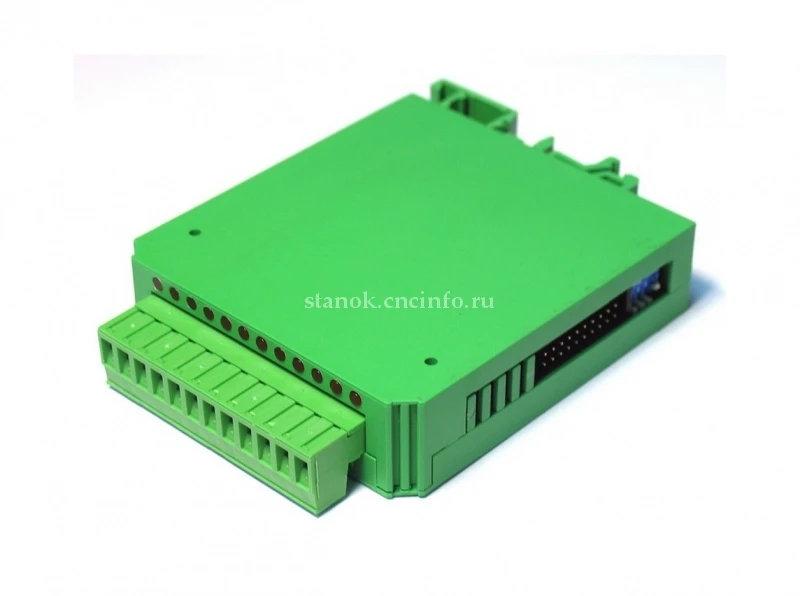

Контроллер входов/выходов ЛИР-987А СКБ ИС

Увеличивает количество входов/выходов контроллеров движения ЛИР-980(983). Подключается только к контроллеру движения.

6 входов/6 выходов, либо 12 входов, либо 12 выходов. Имеет один аналоговый вход для подключения корректора подач или корректора шпинделя.

Крепление на DIN-рейку.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Контроллер входов/выходов ЛИР-987А СКБ ИС
0 5 5 1
(1)

Увеличивает количество входов/выходов контроллеров движения ЛИР-980(983). Подключается только к контроллеру движения.

6 входов/6 выходов, либо 12 входов, либо 12 выходов. Имеет один аналоговый вход для подключения корректора подач или корректора шпинделя.

Крепление на DIN-рейку.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:
увеличение входов/выходов контроллеров движения
Производитель: СКБ ИС

Контроллер входов/выходов ЛИР-987А входит в Систему Позиционного Программного Управления приводами (СППУ). Контроллер не может функционировать как отдельное устройство, а должен подключаться к контроллеру движения ЛИР-980(983). ЛИР-987А предназначен для увеличения общего количества входов/выходов СППУ.

Количество дискретных входов/выходов ЛИР-987А определяется кодом заказа: 6 входов/6 выходов, либо 12 входов, либо 12 выходов. Кроме дискретных входов/выходов контроллер имеет один аналоговый вход для подключения корректора подач или корректора шпинделя. Входы/выходы контроллера могут быть использованы для задач управления приводом или для управления электроавтоматикой станка. Назначение входов и выходов контроллера осуществляется в параметрах пульта оператора ЛИР-581 и выбирается пользователем из списка в меню параметров.

Для сигнализации о текущем состоянии входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле.

ЛИР-987А Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних устройств используются разъемные колодки с винтовыми зажимами.

Код заказа контроллера входов/выходов ЛИР-987А.

Код заказа контроллера входов/выходов ЛИР-987А

Общее количество входов и выходов не должно превышать 12.

Пример:

ЛИР-987А-12-00-АВ - контроллер входов/выходов с 12 дискретными входами и 1 аналоговым входом.

ЛИР-987А-00-12-ОК - контроллер входов/выходов с 12 дискретными выходами, выходы с открытым коллектором.

ЛИР-987А-06-06-ТР-АВ - контроллер входов/выходов, 6 дискретных входов и 6 дискретных выходов, выходы с твердотельными реле и 1 аналоговый вход.

Развернуть
Свернуть
Параметр Характеристика
Количество дискретных входов 0, 6, 12
Количество дискретных выходов 12, 6, 0
Количество аналоговых входов 1
Напряжение на аналоговом входе 0 - +5 В (0 - +10 В)
Степень защиты от внешних воздействий IP20
Напряжение питания модуля 5,0 ± 10% В
Потребляемая мощность не более 2 Вт
Габаритные размеры 96 х 23 х 116 мм
Масса не более 0,2 кг



Развернуть
Свернуть

Габаритный чертеж ЛИР-987А.

Габаритный чертеж ЛИР-987А

Развернуть
Свернуть
